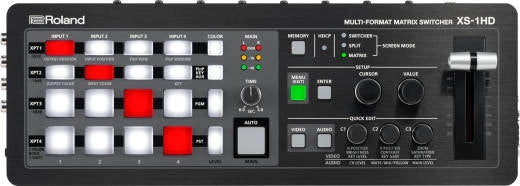

Roland - Matrice de commutation multiformat XS-1HD

L'interface XS-1HD est idéale pour la production d'événements en direct nécessitant divers signaux vidéo. Un scaler haute qualité est intégré à chaque entrée, permettant une configuration rapide. Avec une largeur équivalente à celle d'un ordinateur portable de 13 pouces, la XS-1HD permet un fonctionnement en temps réel même dans les espaces les plus restreints.

Le XS-1HD peut gérer les flux vidéo provenant de quatre sources maximum (caméras, ordinateurs, lecteurs multimédias, etc.) et les acheminer librement vers des écrans LCD ou des projecteurs. Un scaler intégré à chaque entrée permet d'ajuster la position et le zoom, même si les signaux vidéo entrants sont de formats différents. Grâce à l'émulateur EDID intégré, la résolution correcte est transmise des ordinateurs au commutateur. Vous pouvez instantanément modifier l'affichage sur n'importe quel écran en rappelant des préréglages enregistrés, au fur et à mesure de l'événement ou selon les besoins.

Mode matrice/Mode commutateur/Mode fractionné
• Le mode matrice vous permet de basculer vers un total de quatre destinations de sortie, telles qu'un écran principal, un écran secondaire, un moniteur pour le présentateur et un affichage numérique pour les informations générales.
• Le mode Switcher est pratique lorsque l'opérateur a besoin d'une capacité de commutation en temps réel traditionnelle avec un aperçu multivue, PinP, la composition d'images clés et des transitions en fondu.
• Le mode fractionné permet d'afficher jusqu'à quatre images côte à côte, comme illustré ici. La disposition de l'écran étant modifiable d'une simple pression, il est accessible même aux personnes n'ayant pas une grande expérience de l'utilisation de cet appareil.

CARACTÉRISTIQUES
VIDÉO
• Traitement : 4:4:4 (Y/Pb/Pr, RGB) /10 bits, 4:2:2 (Y/Pb/Pr) /10 bits
• Connecteurs d'entrée : HDMI : HDMI type A x 4 (HDMI INPUT 1--4) (HDCP pris en charge)
• Connecteurs de sortie : HDMI : HDMI type A x 4 (SORTIE HDMI 1-4) (Prise en charge HDCP)
• Formats : 480/59,94i, 576/50i, 480/59,94p, 576/50p, 720/59,94p, 720/50p, 1080/59,94i, 1080/50i, 1080/59,94p, 1080/50p, 800 × 600/60, 1024 × 768/60, 1280 × 720/60, 1280 × 800/60, 1366 × 768/60, 1280 × 1024/60, 1400 × 1050/60, 1600 × 1200/60, 1920 × 1080/60 1920 x 1200/60 RB
• Effets :
- Modes de sortie : Commutateur, Split, Matrice
Transition : Mixage, Coupure
- Composition (Keyer) : 1
- Autres : Prise en charge HDCP, générateur de mires de test.
• Image fixe :
- Mémoire interne : 1
- Taille maximale : 1920 x 1200 pixels
- Format : Fichier bitmap Windows (.bmp) 24 bits par pixel, non compressé
AUDIO
• Fréquence d'échantillonnage : 24 bits/48 kHz
• Connecteurs d'entrée : HDMI : 4 ports HDMI de type A
- ENTRÉE AUDIO : type RCA
• Connecteurs de sortie : HDMI : 4 ports HDMI de type A
- SORTIE AUDIO : type RCA
- TÉLÉPHONES : Mini-téléphones stéréo
• Niveau d'entrée : ENTRÉE AUDIO : -10 dBu (Maximum : +8 dBu)
• Impédance d'entrée : ENTRÉE AUDIO : 15 kΩ
Niveau de sortie
SORTIE AUDIO : -10 dBu (Maximum : +8 dBu)
TÉLÉPHONES : 72 mW + 72 mW (32 ohms)
Impédance de sortie
SORTIE AUDIO : 1 kΩ
TÉLÉPHONES : 10 ohms
• Formats : HDMI : PCM linéaire, 24 bits, 48 kHz, 2 canaux
• Traitement : Mixeur : 4 canaux (Délai : 500 ms maximum, Suivi audio) Générateur de tonalité de test
AUTRES
• Connecteurs externes
TÉLÉCOMMANDE : 1 connecteur RS-232 DB-9 (mâle) *pour télécommande
MÉMOIRE USB : 1 périphérique USB de type A (mémoire USB)
• Mémoire préréglée
16 (Fonction de mémorisation automatique)
• Alimentation : Adaptateur secteur
• Consommation de courant : 2,1 A
• Consommation électrique : 25 W
• Température de fonctionnement : +0 à +40 degrés Celsius (+32 à +104 degrés Fahrenheit)
• Dimensions : 328 mm x 117 mm x 57 mm (12-15/16 po x 4-5/8 po x 2-1/4 po)
• Poids : 1,2 kg (2 lb 11 oz)
Accessoires : Manuel d’utilisation, adaptateur secteur, cordon d’alimentation
