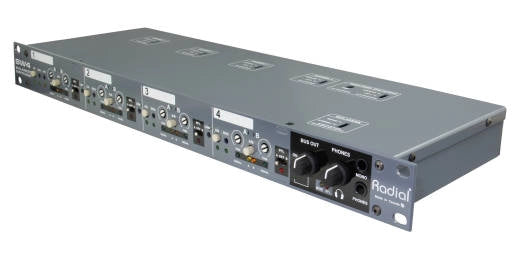

Radial - SW4 Commutateur audio 4 canaux

Le Radial SW4 est un commutateur audio symétrique à quatre canaux conçu pour se connecter à plusieurs consoles de mixage ou systèmes sans fil, offrant une plus grande flexibilité opérationnelle ou des capacités de secours dans un contexte de spectacle en direct ou de concert.

• Commutez jusqu'à 4 systèmes sans fil
• Liaison des canaux pour commutation stéréo ou quadruple
• Basculez entre deux consoles lors des festivals
• Transformateur isolé pour éliminer le bruit

Commutation silencieuse de la console
Le SW4 permet de connecter deux consoles de mixage aux mêmes sorties, idéal pour les festivals ou les salles de spectacle où l'on alterne entre les performances. Chacun des quatre canaux dispose d'entrées XLR et de sorties isolées par transformateur pour éliminer les ronflements et les bruits parasites dus aux boucles de masse. Ils peuvent être couplés pour une commutation simultanée. Le canal 1 possède une fonction de mixage A+B qui additionne les deux entrées, permettant ainsi au micro sans fil du présentateur d'être toujours actif. Les commutateurs PFL et les sorties casque permettent au technicien de contrôler chaque canal pour garantir une lecture sans interruption. Comme chaque canal peut être commuté individuellement, le SW4 peut également être utilisé pour gérer plusieurs systèmes sans fil, appareils de lecture ou sources audio symétriques.

Applications
Basculement entre les systèmes sans fil
Le SW4 est idéal pour basculer entre deux systèmes sans fil ou plus. Utilisez-le en secours ou pour améliorer votre spectacle sans monopoliser de canaux audio supplémentaires. Il est également compatible avec les guitares sans fil !

Basculement entre les sources stéréo
Utilisez le SW4 comme solution de secours pour basculer entre deux systèmes de lecture numérique. Connectez les canaux gauche à l'entrée 1 et les canaux droit à l'entrée 2. Reliez-les pour obtenir une commutation stéréo.

Basculer entre deux consoles
Avec ses quatre canaux, vous pouvez basculer instantanément entre les canaux gauche, droit, avant et subwoofer d'une simple pression sur un bouton. Le SW4 offre une gestion du signal de +20 dB pour les systèmes à haut niveau de sortie.

Caractéristiques
Type de circuit audio : Transformateur passif couplé à une commutation par relais
Transformateur : Sortie ligne Eclipse ET-LD2
Nombre de canaux : 4 x sélection AB
Réponse en fréquence : 10 Hz à 40 kHz
Plage dynamique : 136 dB
Gain : -0,26 dB avec une charge de 10 kΩ, -2,3 dB avec une charge de 600 Ω (gain canal à canal), +8 dB avec une charge de 10 kΩ (gain canal à bus)
Distorsion harmonique totale : 0,002 %
Distorsion d'intermodulation : 0,01 %
Déviation de phase : < 3 Ω à toutes les fréquences
Impédance d'entrée : Impédance de charge en parallèle avec 10 kΩ
Impédance de sortie : 160 ohms (canal), 500 ohms (bus)
Entrée maximale : +26 dBu (canal à canal), +17 dBu (canal à bus)
Caractéristiques
Plaque d'entrée, élévateur au sol
Connecteurs d'entrée : XLR femelle
Connecteurs de sortie : XLR mâle, jack 6,35 mm pour guitare
Suppléments : Sortie bus : stéréo ou mono assignable
Général
Construction : châssis et coque extérieure en acier de calibre 14
Dimensions : 17,5" x 6" x 1,75" (445 mm x 152,5 mm x 44,5 mm)
Alimentation : externe 100 V - 240 V CA avec alimentation fantôme 48 V
