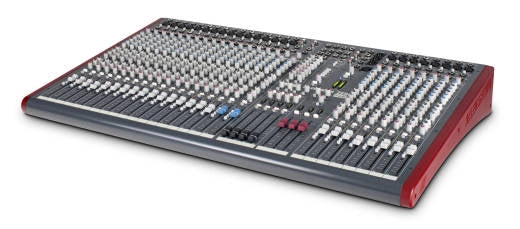

Allen & Heath - ZED-428 Console de mixage 28 canaux 4 bus avec USB

La ZED-428 est idéale pour les groupes de musique, les lieux de culte, les théâtres et les applications audiovisuelles. Dotée de fonctionnalités véritablement professionnelles, elle s'adapte à toutes les applications de sonorisation et aux équipements de location professionnels. La ZED-428 dispose d'entrées/sorties audio USB configurables, facilitant l'enregistrement stéréo, ainsi que de 24 entrées micro/ligne, 2 entrées stéréo doubles, un égaliseur 4 bandes avec MusiQ, 4 sous-groupes, 6 départs auxiliaires et une matrice 72.

Flexibilité audio USB
La transmission audio entre un ordinateur et le système est devenue essentielle pour la sonorisation en direct et la production musicale. Sur ZED, cette fonctionnalité est à la fois ultra-flexible et ultra-simple ! Plus besoin de chercher les entrées de votre carte son à l'arrière de votre PC pour finalement constater des niveaux incorrects et du bruit. Branchez simplement un câble USB à votre ZED, sélectionnez le routage USB sur la console et le périphérique sur votre ordinateur, et le tour est joué ! Profitez d'un son de qualité CD entre votre PC ou Mac et le système. Des commutateurs et des prises jack offrent différentes configurations d'envoi/retour.
Options d'envoi
1) Mixage principal gauche + droite (post-fader)
2) Mixage principal gauche + droite (pré-fondu)
3) Auxiliaire 1-2
4) Auxiliaire 5-6
5) Matrice 1-2.
Options de retour
1) Lecture de l'entrée
2) Vers un système stéréo 3 canaux

MusiQ
Le ZED-428 dispose d'un égaliseur 4 bandes optimisé issu de la célèbre console de mixage GL2200, utilisant MusiQ avec une pente (ou facteur Q) optimisée pour égaliser les instruments individuels.

DuoPre
S'appuyant sur les préamplificateurs éprouvés de la très populaire série PA, le ZED-428 est équipé de préamplificateurs DuoPre à deux étages, offrant un contrôle précis du gain à chaque étape. Lors de l'amplification du signal provenant de l'entrée XLR, la plage de gain est très étendue (69 dB précisément) et parfaitement répartie autour du potentiomètre, permettant ainsi un meilleur contrôle du niveau du signal. La majeure partie du gain provient du premier étage, minimisant ainsi les bruits indésirables. Les signaux de niveau ligne sont simplement connectés au second étage du préamplificateur via la prise jack d'entrée ligne, ce qui présente l'avantage d'un bruit réduit et d'une meilleure adaptation à une impédance d'entrée plus élevée.

Caractéristiques
• Agencement intuitif ; toutes les connexions et commandes sont accessibles sur la surface supérieure.
• 24 canaux mono
• 2 entrées stéréo doubles avec égaliseur 4 bandes
• Micro Neutrik XLR
• Entrée ligne micro « DuoPre » à gain ultra-large
• Égaliseur 4 bandes avec 2 médiums paramétriques et interrupteur marche/arrêt
• Indicateur PFL lumineux et d'avertissement de pic
• Faders ALPS 100 mm
• 6 départs auxiliaires (2 pré, 2 post, 2 pré/post)
• 4 sous-groupes alimentés par chaque canal
• Toutes les entrées avec contrôle de niveau
• Commandes de niveau principal sur toutes les sorties
• 12 mètres de bar
• Sorties de mixage principales L, R et M
• 2 sections de matrice disponibles ; possibilité d'envoyer la sortie vers USB
• Alimentation fantôme 48 V par canal
• Sortie directe sur chaque canal mono
• Indication de crête et de signal sur chaque canal
• Entrée/sortie audio stéréo USB configurable

Caractéristiques
Niveaux de fonctionnement
Entrées
Entrée mono (XLR) : +6 à 63 dBu en valeur nominale (+17 dBu en valeur maximale)
Entrée ligne mono (prise jack) : +10 à 26 dBu (+30 dBu maximum)
Point d'insertion (prise jack TRS) : 0 dBu nominal +21 dBu maximum
Entrée stéréo (prises jack) : 0 dBu nominal (contrôle = Arrêt à +10 dB)
Entrée stéréo (prises phono) : 0 dBu nominal (contrôle = Arrêt à +10 dB)
Entrée 2 pistes (prises RCA) : 0 dBu nominal +21 dBu maximum
Sorties
Sorties L, R et Mono (XLR) : +4 dBu nominal. +27 dBu maximum.
Insert L, R et M (prise jack TRS) : -2 dBu nominal +21 dBu maximum
Sorties de groupe (prises Jack) : +4 dBu nominal. +27 dBu maximum.
Insertion de groupe (prise jack TRS) : -2 dBu nominal +21 dBu maximum
Sorties auxiliaires (prises jack) : -2 dBu nominal +21 dBu maximum (option symétrique +4)
Sorties matricielles (prise jack TRS) : -2 dBu nominal, +21 dBu maximum (option symétrique +4).
Sortie 2 pistes (prises phono) : 0 dBu nominal. +21 dBu maximum.
Sortie directe (prise jack TRS) : 0 dBu nominal. +21 dBu maximum.
Espace libre sous plafond
Marge dynamique analogique par rapport à la valeur nominale (0 Vu) : 21 dB
Marge dynamique USB en entrée et sortie par rapport à la valeur nominale (0 Vu) : 14 dB
Réponse en fréquence
Entrée micro vers sortie Mix L/R, gain de 30 dB : +0,5/-1 dB de 20 Hz à 20 kHz.
Entrée ligne vers sortie Mix L/R, gain 0 dB : +0,5/-1 dB, 10 Hz à 30 kHz
Entrée stéréo vers sortie Mix L/R : +0,5/-1 dB de 10 Hz à 30 kHz
THD+n
Entrée micro vers sortie Mix L/R, gain 0 dB à 1 kHz +10 dBu : 0,004 %
Entrée micro vers sortie Mix L/R, gain de 30 dB à 1 kHz : 0,014 %
Entrée ligne vers sortie Mix L/R, gain 0 dB, 0 dBu, 1 kHz : 0,005 %
Entrée stéréo vers sortie Mix L/R, gain 0 dB, +10 dBu à 1 kHz : 0,003 %
CODEC audio USB (codeur/décodeur)
Entrée/sortie audio USB : conforme à la norme USB 1.1 16 bits.
Fréquence d'échantillonnage : 32, 44,1 ou 48 kHz
Bruit
Bruit de mixage, sortie LR, 16 canaux routés, réf. +4dBu, 22-22 kHz : -90dB (-86dBu)
Bruit de mixage, sortie LR, 24 canaux routés, réf. +4dBu, 22-22 kHz : -89dB (-85dBu)
Bruit de mixage, sortie LR, 32 canaux routés, réf. +4dBu, 22-22 kHz : -88dB (-84dBu)
Préampli micro EIN à gain maximal, impédance d'entrée de 150 Ω (22-22 kHz) : -127 dBu
