Allen & Heath - ZED-24 Console de mixage 24 canaux avec entrées/sorties USB

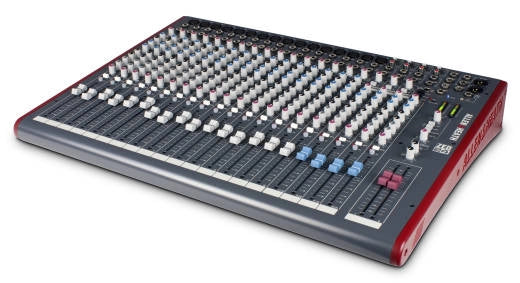

ZED-24
La ZED-24 offre des fonctionnalités incroyablement avancées pour une console de mixage de ce niveau : 23 sources indépendantes pour le mixage, 10 sorties indépendantes, 4 départs auxiliaires, des entrées/sorties audio USB configurables facilitant l'enregistrement stéréo, la lecture et les effets, une double entrée stéréo unique et des fonctions de monitoring très performantes. En fait, la ZED-24 regorge de fonctionnalités exceptionnelles ; on pourrait donc s'attendre à ce qu'elle coûte beaucoup plus cher !

Flexibilité audio USB
La transmission audio entre un ordinateur et le système est devenue essentielle pour la sonorisation en direct et la production musicale. Sur ZED, cette fonctionnalité est d'une simplicité et d'une flexibilité exceptionnelles ! Plus besoin de chercher les entrées de votre carte son à l'arrière de votre PC pour finalement constater des niveaux incorrects et du bruit. Branchez simplement un câble USB à votre ZED, sélectionnez le routage USB sur la console et le périphérique sur votre ordinateur, et le tour est joué ! Profitez d'un son de qualité CD entre votre PC ou Mac et le système. Les commutateurs et les prises jack offrent différentes configurations d'envoi/retour.
Options d'envoi
1) Mixage principal gauche + droite (post-fader)
2) Mixage principal gauche + droite (pré-fondu)
3) Auxiliaire 1-2
4) Auxiliaire 3-4
Options de retour
1) Vers un système stéréo 3 canaux

MusiQ
Le ZED-24 est doté d'un égaliseur à fréquence moyenne balayé à 3 bandes réactif qui utilise MusiQ avec une pente (ou facteur Q) optimisée pour égaliser les instruments individuels.

DuoPre
S'appuyant sur les préamplificateurs éprouvés de la très populaire série PA, le ZED-24 est équipé de préamplificateurs DuoPre à deux étages, offrant un contrôle précis du gain à chaque étape. Lors de l'amplification du signal provenant de l'entrée XLR, la plage de gain est étendue (69 dB exactement) et très homogène, permettant un meilleur contrôle du niveau du signal. La majeure partie du gain provient du premier étage, minimisant ainsi le bruit indésirable. Les signaux de niveau ligne sont simplement connectés au second étage du préamplificateur via la prise jack d'entrée ligne, ce qui présente l'avantage d'un bruit réduit et d'une meilleure adaptation à l'impédance d'entrée.

Caractéristiques
• 16 canaux mono
• Connecteurs XLR et jacks 6,35 mm Neutrik pour microphone
• Entrée ligne micro « DuoPre » à gain ultra-large
• Égaliseur 3 bandes avec MusiQ
• 4 entrées auxiliaires avec fonction mono/stéréo sur les entrées 1 et 2
• Panoramique de l'image sonore
• Indicateur lumineux PFL et d'avertissement de pic
• Faders ALPS 100 mm
• 4 canaux stéréo avec égaliseur 2 bandes et entrées pour sources supplémentaires
• 12 mètres de bar
• Section de sortie du moniteur
• Source de sortie stéréo alternative
• Entrée/sortie audio stéréo USB configurable

Caractéristiques
Niveaux de fonctionnement : Entrées
Entrée mono (XLR) +6 à 63 dBu en valeur nominale (+17 dBu en valeur maximale)
Entrée ligne mono (prise jack) +10 à 26 dBu (+30 dBu maximum)
Point d'insertion (prise jack TRS) : 0 dBu nominal +21 dBu maximum
Entrée stéréo (prises jack) 0 dBu nominal (contrôle = Arrêt à +10 dB)
Entrée stéréo (prises phono) 0 dBu nominal (contrôle = Arrêt à +10 dB)
Sorties
Sorties L, R et Mono (XLR L et R, jack mono) : 0 dBu nominal, +21 dBu maximum
Sorties auxiliaires (prises jack) : 0 dBu nominal, +21 dBu maximum
Sorties alternatives (prises RCA) : 0 dBu nominal, +21 dBu maximum
Sorties d'enregistrement (prises RCA) : 0 dBu nominal, +21 dBu maximum
Réponse en fréquence
Entrée micro vers sortie Mix L/R, gain de 30 dB, +0,5/-1 dB, 20 Hz à 20 kHz
Entrée ligne vers sortie mixage L/R, gain 0 dB, +0,5/-1 dB, 10 Hz à 30 kHz
Entrée stéréo vers sortie Mix L/R +0,5/-1 dB 10 Hz à 30 kHz
THD+n
Entrée micro vers sortie Mix L/R, gain 0 dB à 1 kHz, sortie +10 dBu 0,004 %
Entrée micro vers sortie Mix L/R, gain de 30 dB à 1 kHz, 0,014 %
Entrée ligne vers sortie Mix L/R, gain 0 dB, 0 dBu, 1 kHz, 0,005 %
Entrée stéréo vers sortie Mix L/R, gain 0 dB, +10 dBu, 1 kHz, 0,003 %
Espace libre sous plafond
Marge dynamique analogique à partir de la valeur nominale (0 Vu) : 21 dB
Marge dynamique USB en entrée et sortie par rapport à la valeur nominale (0 Vu) : 14 dB
Bruit
Préampli micro EIN à gain max, impédance d'entrée 150 Ω, 22-22 kHz, -127 dBu
Sortie Mix L/R, faders L/R = 0, 22-22 kHz -88 dBu (ZED-14)
Sortie Mix L/R, faders L/R = 0, 22-22 kHz -84 dBu (ZE Sortie Mix L/R, faders L/R = 0, 22-22 kHz -84 dBu (ZED-24)
CODEC audio USB (codeur/décodeur)
Entrée/sortie audio USB conforme à la norme USB 1.1 16 bits.
Fréquence d'échantillonnage : 32, 44,1 ou 48 kHz
